地坪施工前基礎地面未處理好的影響及如何防止起砂問題

對于環氧地坪施工的時候任何一個環節都是需要我們重點來處理的，如果地坪的基礎底面沒有處理好的話，就會造成表面粗糙，引起地坪起殼脫層，使地坪產生裂縫等等問題，下面小編重點針對“地坪施工前基礎地面未處理好的影響及如何防止起砂問題”為大家重點介紹下！

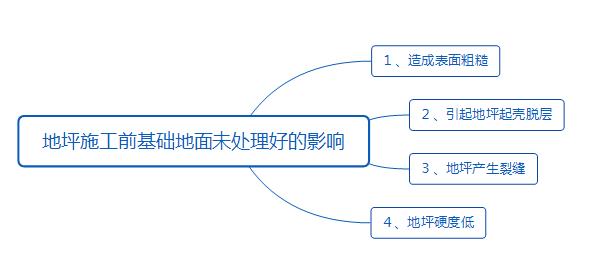

地坪施工前基礎地面未處理好的影響

１、造成表面粗糙

基礎地面如果未打磨平整、將雜物清除干凈 ，會導致環氧地坪施工后表面粗糙、不光滑，影響環氧地坪漆的美觀性。

２、引起地坪起殼脫層

起殼：主要是因為環氧地坪漆與基礎地面附著力差造成的，如果基礎地面油污沒有清除干凈、地面含水率偏高都會導致環氧地坪漆起殼、脫層。

３、地坪產生裂縫

基層地面如果存在裂縫， 一定要先做好修補工作，可以使用電動切割機將地面切開１ｃｍ左右寬度的Ｖ行槽，再用環氧樹脂中涂砂漿進行修補即可。否則，會造成環氧地坪漆施工后出現裂紋甚至裂縫。

４、地坪硬度低

基層強度差可能是因為水泥標號不夠、砂漿配比不合理、 養護不到位造成，表面松散是地坪基層強度差的表現，這時候就需要根據情況清除后再重新澆筑混凝土，或是使用加強型底漆予以加強。如果直接施工環氧地坪漆，當地面長期有叉車行走，就會使得基層與環氧地坪地面一起拉裂。

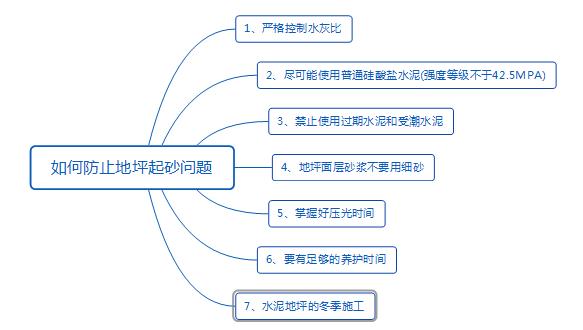

如何防止地坪起砂問題

1、嚴格控制水灰比

水灰比的大小直接影響砂漿強度。水灰比過大,地坪強度就低,地表面粗糙,不耐磨,容易起砂。多余的游離水分蒸發,會導致水泥漿面層出現毛細孔,降低了砂漿的密實性,易磨損起砂。

2、盡可能使用普通硅酸鹽水泥(強度等級不于42.5MPa)

普通硅酸鹽水泥與礦渣水泥、火山灰質水泥相比,具有保水性較好、干縮性小，早期強度高的優點，對確保地坪質量和施I進度比較好。采用普通硅酸鹽水泥是保證水泥砂漿強度,防止樓地面的起砂所必備的前提。

3、禁止使用過期水泥和受潮水泥

水泥存放期超過三個月者稱為過期水泥。過期水泥用于地坪面層時,其強度、硬度及耐磨性能都會顯著下降,導致起砂。受潮水泥是水泥與水發生作用凝結成塊,從而活性大大降低，膠結性能差，與過期水泥相比，質量更劣，所以不能用在地面面層上。

4、地坪面層砂漿不要用細砂

地面要承受各種壓力、磨擦、撞擊，必須具有一定的強度和耐磨性能。 粗砂、中砂無論在強度上還是耐磨上都勝過細砂。細砂拌制的砂漿干縮性大，易開裂。保水性也差,不利于壓光。砂子的含泥量不要大于3% ,否則會降低砂漿強度,導致樓地面起砂。

5、掌握好壓光時間

水泥砂漿應隨鋪隨拍實，用木抹抹平,鐵抹壓光。壓光工作要控制在終凝前完成。壓光過早,表面會游浮一層水，必然影響砂漿強度。壓光時間過遲,會損傷水泥凝膠體的凝結結構,影響砂漿強度的增長,表面的毛細孔也難消除,也會導致起砂現象。

6、要有足夠的養護時間

養護的好壞對地坪質量的影響很大。-般養護時間要大于7天。養護時間不夠,在干燥空氣中,水分不斷蒸發,就會減緩甚至停止硬化，面層砂漿就無法達到設計強度,就會容易出現起砂情況。在強度較低時過早使用，會中斷養護,影響強度增長,會損傷面層。

7、水泥地坪的冬季施工

冬季施工時，面層厚度薄,應防止受凍。確保施工環境的溫度應在5°C以上。砂漿受凍后,體積膨脹,致使空隙率變大,形成松散顆粒,面層強度將大大下降,使用時容易出現起砂。

上述就是對于“地坪施工前基礎地面未處理好的影響及如何防止起砂問題”的相關性介紹，如果大家還存在更多的疑問，歡迎咨詢我們！
